亚洲综合精品香蕉久久网97,久久免费精品国产

發(fā)泡水泥/發(fā)泡水泥板/超輕發(fā)泡水泥/泡沫混凝土

產品簡介

發(fā)泡水泥/發(fā)泡水泥板/泡沫混凝土是采用超高強硫鋁酸鹽水泥為基材復合多種無機硅酸鹽材料、纖維、調凝、促強等多種組分、經工廠精確混拌制成的干粉材料，其加水攪拌的漿體與發(fā)泡機生產的泡沫均勻混合，硬化后即可成為超輕、保溫、防火和具備一定強度的保溫材料。

性能特點

超輕發(fā)泡水泥/泡沫混凝土與CSA復合型水泥發(fā)泡劑結合后形成的發(fā)泡材料具有如下性能特點：

1. 形成的發(fā)泡材料符合A1級不燃材料的防火等級。

2. 形成的發(fā)泡材料干體積密度低、保溫效果好，可滿足國家建筑節(jié)能65%的要求；干體積密度低在40~110Kg/m³時，導熱系數(shù)為在0.034~0.045W/(m.k)。

3.形成的發(fā)泡材料雖然干體積密度低、但和其他物理發(fā)泡所生產的保溫材料比相對強度較高；容重在40~110Kg/m³時，強度在0.04~0.5Mpa。

4. 發(fā)泡后的泡沫混凝土穩(wěn)定，不塌孔，泡沫混凝土的流動性可根據(jù)工程需要進行調整。

5. 早期強度高，形成的發(fā)泡材料2小時即可脫模。

6. 閉孔率高，形成的發(fā)泡材料閉孔率在90%以上，保溫效果佳。

7.整體性好，形成的發(fā)泡材料韌性好、在干體積密度低強度亦相對較低的情況下便于現(xiàn)場施工及長途運輸。

8.無機環(huán)保。

技術指標

執(zhí)行標準：

GB/T10295-2008《絕熱材料穩(wěn)定熱阻及有關特性的測定熱流計法》

GB/T5486.3-2001《無機硬質絕熱制品試驗方法密度、含水率及吸水率》GB/T11969-2008《蒸壓加氣混凝土性能試驗方法》。

干體積密度和導熱系數(shù)

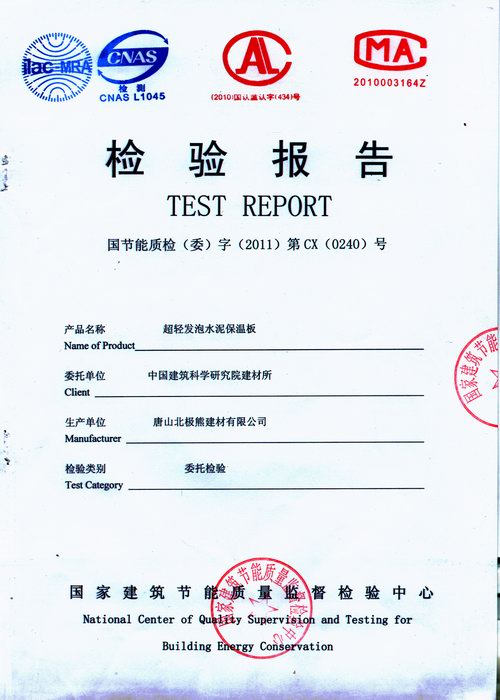

（附國家檢測報告兩張前頁+50~200型導熱系數(shù)指標八頁共十頁縮?。?/p>

干體積密度和強度表1

使用范圍

由于超輕發(fā)泡水泥/泡沫混凝土是以水泥為基材的無機材料，所以完全符合國家建筑防火等級A1級不燃材料的標準、并且具有超輕、導熱系數(shù)低、整體性好等優(yōu)點，經國家權威部門檢測板材導熱系數(shù)可以達到建筑節(jié)能65%的指標要求。

完全可以代替EPS/XPS有機塑料板材、聚氨酯發(fā)泡、巖棉等有機外墻保溫材料，是一種新型的建筑節(jié)能環(huán)保材料。

50型超輕發(fā)泡板材和EPS、XPS、聚氨酯發(fā)泡材料的綜合對比情況：表2

80型超輕發(fā)泡板材和EPS、XPS、聚氨酯發(fā)泡材料的綜合對比情況：表3
